制冷劑的壓始圖(Igp-h圖)是反映制冷劑狀態變化的工具圖，在實際中經常用到。
在制冷系統中，進行制冷循環的分析和計算，需要知道青島制冷劑的狀態參數。如溫度、壓力、比體積等基本物理參數是可以通過直接或間接方法測量出來，但其他的參數如內能、焓、熵，尤其是熔在使用中經常遇到，計算起來很復雜。為方便起見，使用制冷劑的壓焓圖來查得到制冷劑的狀態變化參數。

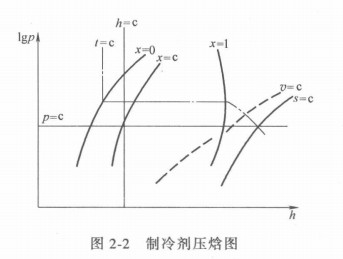

壓焓圖是以始值作為橫坐標，以絕對壓力(P)為縱坐標所組成的直角坐標系。為了方便起見，便于圖形的展開，避免圖下部分線條過分擁擠，所以縱坐標又以對數lgp標度排列(圖上標的壓力值，不是壓力的對數值)，如圖2-2所示。
圖中有兩條較粗的曲線，左邊一條是x=0的飽和液體線，右邊一條是x=1的干飽和蒸氣線。這兩條線若向上延長將交于一點，這一點就是制冷劑的臨界點。因?yàn)橐话阒评溲h(huán)都遠離臨界點，所以有的(lgp-h )圖上未表示出來。
X=0與x=1兩條曲線將整幅圖分成3個區域:① x=0的左邊為過冷液體區。②x=0為飽和液體。③x=0與x=1之間為濕飽和蒸氣區。由x=0向x=1方向移動時，則干度x也相應增加，即氣體成分越來越多。④x=1為干飽和氣體。⑤x=1的右邊為過熱蒸氣區。
在x=0和x=1以及兩者之間，均為飽和狀態。此時制冷的溫度線與壓力線重合，因此，在飽和狀態時，制冷劑確定一個壓力，便有一個并且只有一個溫度與之相對應。
