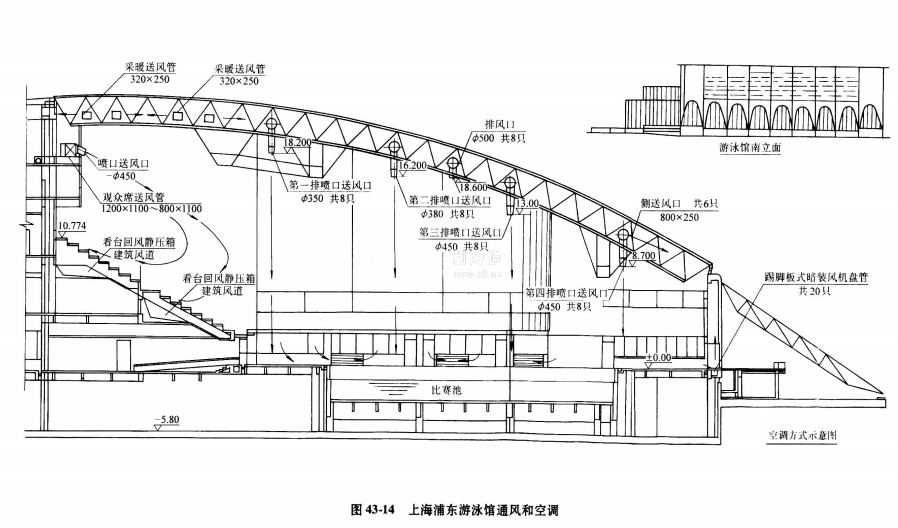

工程實例圖43-14所示為上海浦東游泳館通風和空調。浦東游泳館包括一個10泳道50m x 25 m的標準游泳池，可供游泳、水球、花樣游泳比賽;一個25m x 25m的訓練池和戲水池及按摩池;1500座位的單面觀眾席和各種輔助用房。

    為了迅速排走池區水面不斷蒸發的水蒸氣和減少空氣中氯氣的含量，以滿足人體對環境的要求，同時考慮到池區和觀眾區對空氣參數的不同要求，池區和觀眾區分別設置通風采暖系統和空調系統。

    池區的通風采暖系統。游泳池區域夏季僅設機械通風，冬季采用熱風采暖和池區四周散熱器采暖相結合的方式。

冬季運行時，散熱器僅承擔圍護結構的熱負荷，加熱室外新風的新風負荷由送風空調箱承擔。熱風采暖和散熱器采暖的供回水溫度為900C/70%。按游泳池軸線東西對稱位置，設置兩個熱風采暖系統，每個系統的送風量為55000m3/h，加熱量為639.7kW(60%新風時)。空調器采用雙風機組合式空調箱，夏季和過渡季可進行全新風方式通風。空調機房設在地下室，送風管沿東西側墻內空間通到網架內，由32個噴口垂直向下送風，風量的大部分送往池區與池岸上部，另有一小部分射向南面外窗，以提高玻璃窗的內表面溫度?；仫L(fēng)口設在他岸四周側墻上，以便有效地將潮濕空氣帶走，并排至室外。
