臥式殼管式（簡稱臥殼式）冷凝器臥殼式冷凝器高度低，空間利用率高，廣泛應用于中小型氨制冷系統和氟利昂制冷系統。臥殼式冷凝器分氨用和氟利昂用兩種，它們?cè)诮Y(jié)構上大體相同，只是在局部細節和金屬材料的選用上有所差異。

氟利昂用臥式殼管式冷凝器的傳熱管是采用低助管，這是由于和氨比較起來氟利昂的黏度較大，其放熱系數要比氨低得多，所以如果是和氨用臥殼式冷凝器完全相同的結構，則達不到相同的傳熱效果。

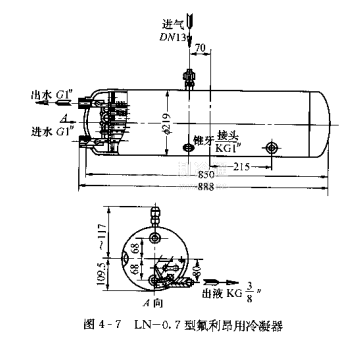

臥殼式氟利昂用冷凝器的結構如圖4-7所示。其傳熱管通常是采用紫銅管或黃銅管，為了提高氟利昂一側的凝結放熱系數，經常應用滾壓工藝將銅管的外表面壓出徑向的低肋片，肋片的形狀很像螺紋，所以也稱螺紋管。

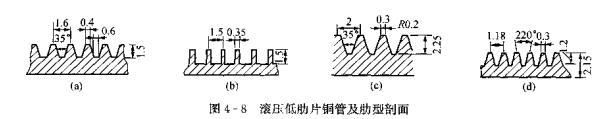

圖4-8顯示了滾壓低肋管的結構和幾種肋型斷面的尺寸。其中和是早期使用的厚壁低肋管的肋型剖面；（b）和是改進后的薄壁低肋管的肋型剖面。實驗證明，改用新的肋形之后，可使冷凝器的體積縮小、重量減輕、成本降低、水耗量及制冷劑的充灌量減少，傳熱系數提高。對于R-22，當水的流速為1.6一2.8m/s時，K=1300~1600W/（m2·℃）。

對下小型制冷裝置，為了簡化系統，經常不設貯液器，而是將超過循環需要量的一部分液態制冷劑貯存在冷凝器的底部。

臥殼式冷凝器的優點是：

（1）傳熱系數高：

（2）占空間高度小，有利于空間的立體利用，特別適用于機組化和船用裝置：

（3）結構緊湊，運行可靠，操作簡便。

它的缺點是：不易發現制冷劑的泄漏；清洗不方便且需要停止制冷機的運行，對水質的要求高于立式冷凝器。
